TD/D型斗式提升機產品概述

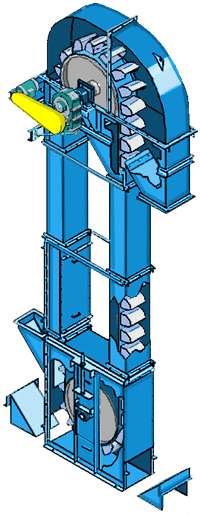

TD/D型斗式提升機適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散狀物料，如糧食、煤、水泥、隨礦石等，提升高度大40m。TD型斗式提升機由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成。TD型是按照J(rèn)B3926-85《垂直斗式提升機》標準設計生產的，與傳統D型斗式提升機相比，輸送效率高、料斗形式多。

TD/D型斗式提升機性能優勢

1、驅動功率小

采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少;

2、提升范圍廣

這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少;

3、運行可靠

先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升度高，提升機運行平穩，因此可達到較高的提升高度；

4、使用壽命長

提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損，延長了設備的使用壽命。

TD/D型斗式提升機工作原理

TD型斗式提升機采用橡膠輸送帶作為牽引構件，以掏取式來完成物料的裝載。裝載的進料口設在設備的尾部，這樣更有利于物料的裝載輸送。當物料通過進料口被放入提升機底端后，使畚斗（即料斗）在輸送帶的牽引下，裝入物料勻速向上運行；當載有物料的畚斗運行至頂端，以離心式或者混合式方式卸料；這樣就完成提升機的整個輸送過程。

TD/D型斗式提升機技術參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55
